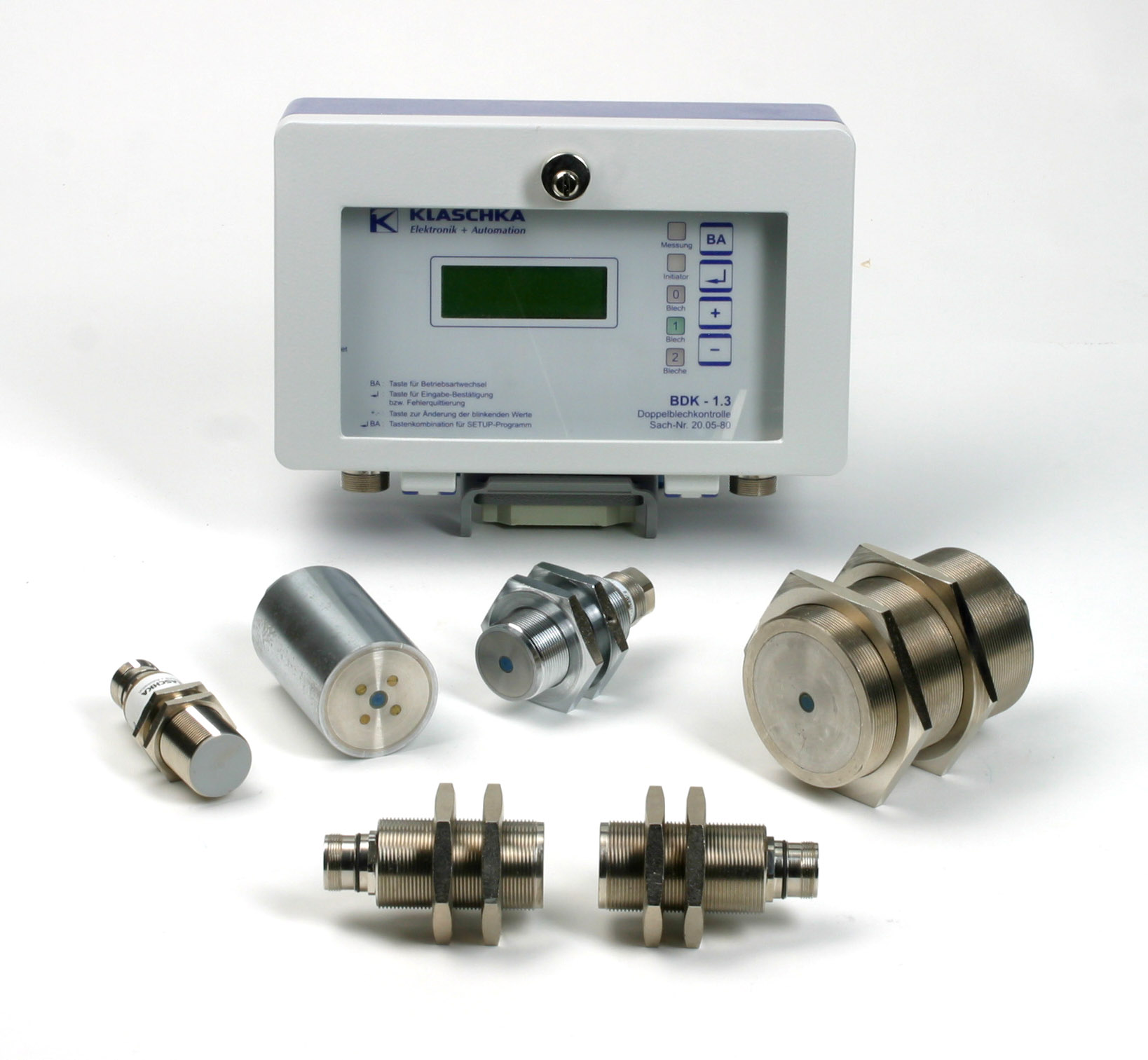

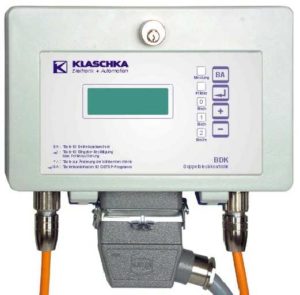

BDK-ET-1.3 Doppelblechkontrolle Profibus DP

Technische Daten
Lo-Pegel 1 … 8 VDC
Hi-Pegel 12 … 30 VDC
Kabelbrucherkennung 0 … 1 VDC
Eingangsstrom ca. 10 mA
Galvanische Trennung ja zur Versorgung
Ausgänge:
Elektromechanische – Relais
Relaisausgang K0 1 Öffner, 1 Schließer
Relaisausgänge K1, K2 je 1 Umschalter 6 A, 250 VAC
Halbleiter – Relais *)
Relaisausgang K0 1 Öffner, 1 Schließer
Relaisausgänge K1, K2 je 1 Umschalter
0,5 A, 30 V
Messgenauigkeit:
Am Kalibrierungspunkt ± 0,1 bzw. 0,2 mm
Über Messbereich ± 5% vom Fühlerwert

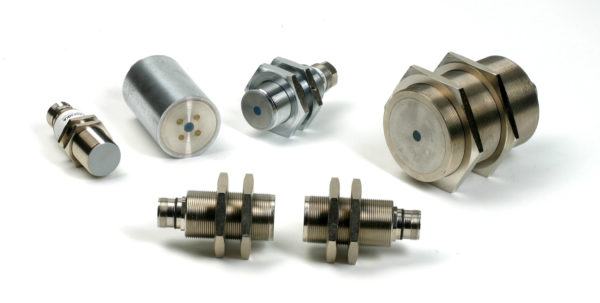

Zulässiger Luftspalt siehe Fühlerdaten
Versorgungsspannung:
Gleichspannung 24 VDC
Toleranz ± 15%
Restwelligkeit max. 10%
Leistungsaufnahme:
Messvorgang aktiv max. 100 W
Ruhezustand ca. 12 W
Überlastschutz:
Schmelzsicherung T3,15 A
Gehäuse: Metall, mit Fenster
Schutzart IP65
Gewicht ca. 3,5 kg
Umgebungstemperatur 0 … 55 °C
